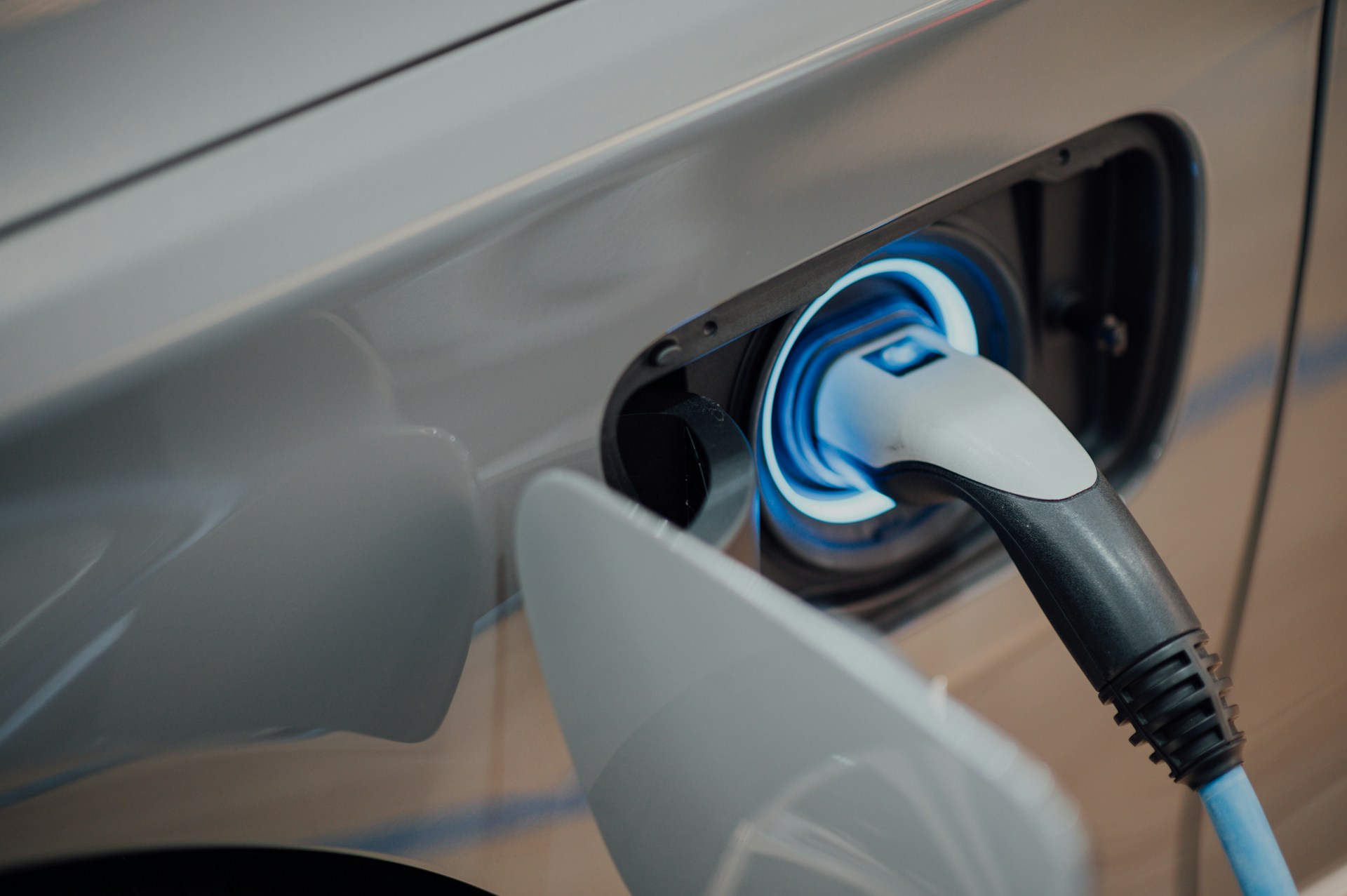

充电设施弱电集成与有序充电

方案设计

电气分界：高压配电与充电桩一次回路属强电设计范围；弱电侧聚焦桩端控制器、通讯网关、运营管理平台接口、车位引导与监控联动及消防信号接入。

通信架构：单桩 → 集中器/边缘网关 → 运营平台（OCPP 1.6J/2.0.1 等协议）；本地 SCADA 做负荷曲线与削峰填谷策略，避免同时率过高导致上级开关跳闸。

安全与合规：充电区域温感/烟感、视频监控与可燃气体探测（地下库）纳入消防联动；雷暴场景接地与 SPD 方案由电气专业出具，弱电负责信号采集与事件上报。

配置清单

• 直流快充桩（60–120kW 按车位配比）+ 交流桩若干
• 充电堆 / 分体桩功率单元与终端（按车型与周转率核算）
• 通讯管理机或物联网网关（4G/光纤双路由可选）
• 负荷管理主机 / 有序充电策略模块（对接园区 SCADA 或 demand response）
• 车位相机 / 地锁（防占位）与余位屏控制（可选）
• 运维交换机、时间同步（NTP）、日志审计与远程 OTA 通道
• 机房至车道光纤 + 室外防水接线盒、防雷接地汇流排（配合电气）

施工工艺

管路预埋：强弱电分管敷设；千兆以太网至每组桩群预留冗余；隐蔽工程影像资料归档。

联调顺序：单桩上线 → 计费鉴权 → 负荷曲线注入 → 消防干接点验证 → 平台灰度切换。

移交文档：点位表、回路分配表、IP/VLAN 规划、接口矩阵（物业/支付/消防）、应急预案（全网离线就地启停策略）。

落地案例

产业园地下车库 80 枪

双网关热备 + 有序充电 + 消防卷帘联动演示通过；尖峰时段功率裁剪 18%。

写字楼配建直流站

峰谷电价策略 + 访客扫码充电 + 车牌减免接口预留。
